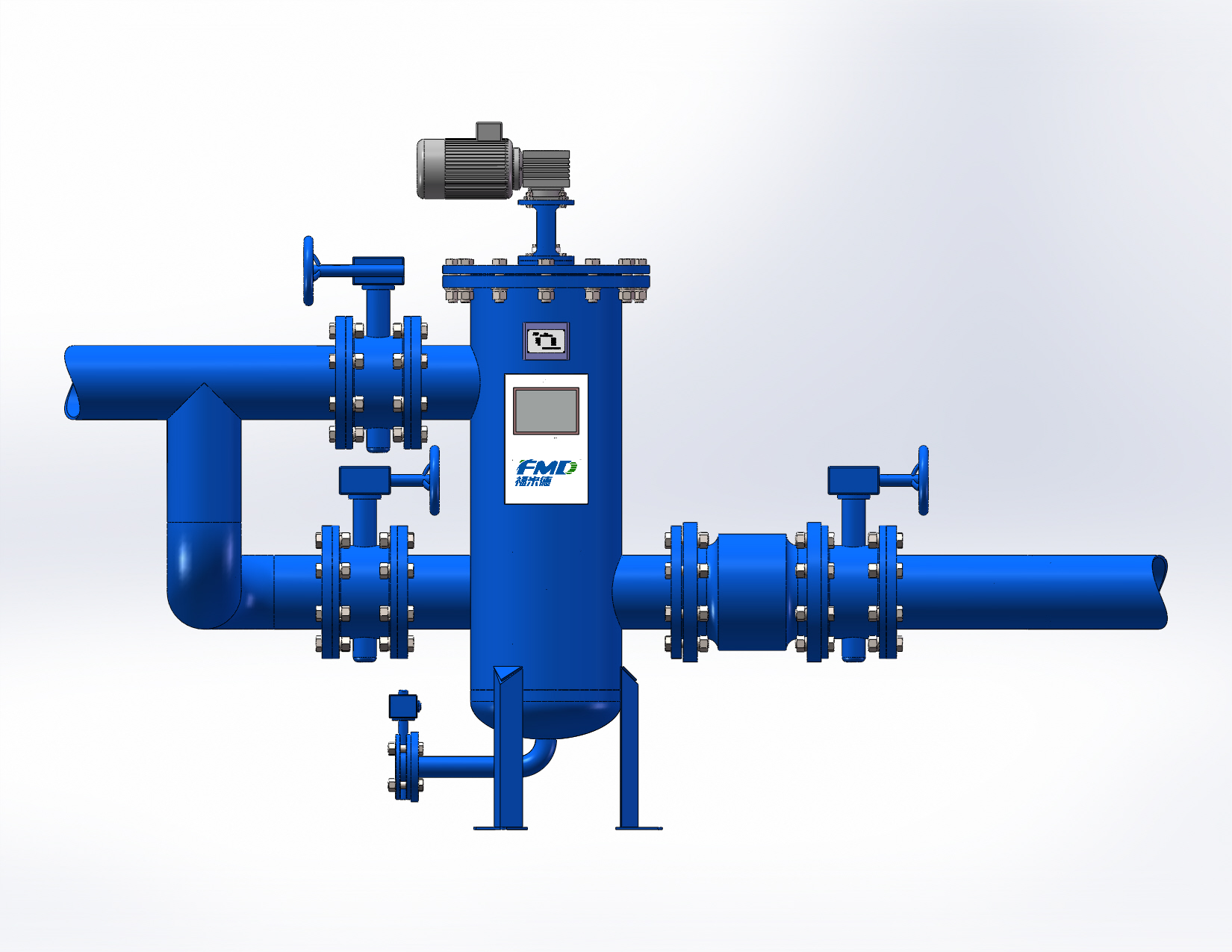

SCF-N自清洗過濾器
工作原理：
? ? ? 臟水水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。
產品性能參數表
單套處理水量范圍：15-2800t/h
最小工作壓力：0.1Mpa
最大工作壓力：1.0/1.6/2.5/4.0Mpa
壓力損失：≤0.01Mpa
濾元精度：100-3000um?（楔形網）800um-5000um（鉆孔網）
常規壓力：1.0Mpa、1.6Mpa、（2.5Mpa、4.0Mpa按特殊規格定制）
殼體材質：CS、304、316
濾網材質：304、316L
濾元形式：不銹鋼楔形網（高精度）、不銹鋼鉆孔網（低精度）
溫度：0-85℃（85℃-200℃需按需方實際現場情況定制）
控制電箱：繼電器控制、PLC控制（含遠程信號）
控制方式：手動、壓差、時間
額定操作電壓：三相，220V，380V，50HZ

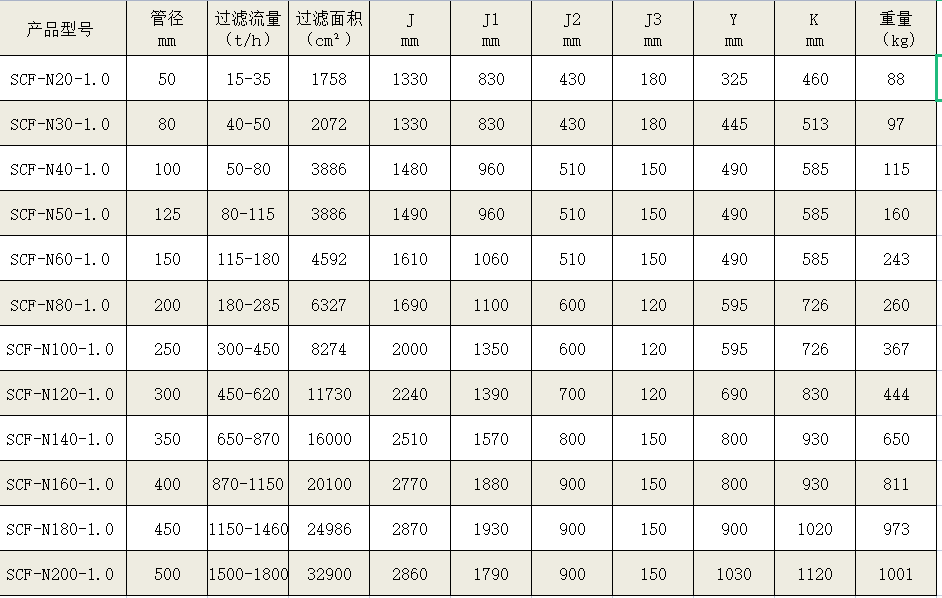

產品尺寸表
精度換算表
安裝示意圖
選型指南：
1.處理水量
2.系統的管道壓力
3.實際現場需求的過濾精度
4.過濾系統的懸浮物含量
5.過濾系統的介質及化學性質
